Komponen PLTS: Fungsi, Gambar dan Cara Kerjanya

Banyak orang memasang panel surya tanpa benar-benar memahami apa yang ada di dalamnya. Wajar, karena dari luar panel surya terlihat seperti satu lempengan datar yang sederhana. Padahal di balik permukaan kacanya, ada banyak komponen PLTS yang masing-masing punya fungsi yang sangat spesifik dan jika salah satu bermasalah, performa keseluruhan sistem bisa anjlok drastis.

Artikel ini membahas komponen PLTS (pembangkit listrik tenaga surya) secara dua lapis, pertama, anatomi di dalam modul panel itu sendiri, kedua, komponen sistem yang mengolah dan mendistribusikan listriknya. Keduanya sama pentingnya untuk dipahami, terutama jika Anda ingin membeli, merawat, atau mengevaluasi instalasi yang sudah ada.

Perbedaan Komponen PLTS Berdasarkan Fungsi

Sebelum masuk ke detail, ada satu hal mendasar yang sering membingungkan: Panel surya tidak selalu termasuk sistem panel surya secara keseluruhan.

Panel surya (atau modul fotovoltaik) adalah satu unit fisik yang terdiri dari kumpulan sel surya. Sedangkan sistem panel surya mencakup modul ditambah seluruh perangkat pendukung seperti inverter, baterai, kabel, solar charge controller, dan lain-lain.

Memahami perbedaan pada dua komponen PLTS ini penting karena ketika teknisi mengatakan sel surya Anda masih bagus tapi sistem tidak optimal, bisa jadi masalahnya ada di lapisan komponen sistem, bukan di modul itu sendiri.

Komponen PLTS di dalam Modul

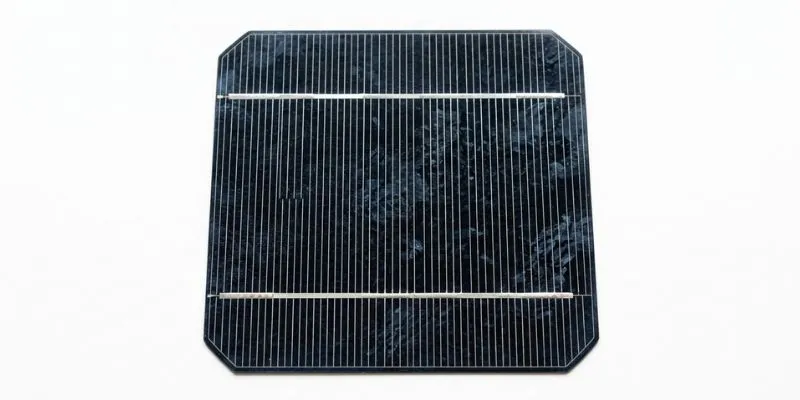

1. Sel Surya (Photovoltaic Cell)

Inilah komponen PLTS yang paling fundamental. Sel surya adalah unit terkecil yang bertugas mengkonversi cahaya matahari menjadi arus listrik searah (DC) melalui prinsip yang disebut efek fotovoltaik. Cara kerjanya secara sederhana:

• Foton dari cahaya matahari menghantam permukaan sel
• Energi foton membebaskan elektron dari atom silikon
• Elektron yang bebas bergerak menuju lapisan tipe-n, menciptakan beda potensial
• Beda potensial inilah yang menghasilkan arus listrik

Satu sel surya hanya menghasilkan tegangan sekitar 0,5–0,6 volt DC jauh dari cukup untuk keperluan praktis. Itulah mengapa puluhan hingga ratusan sel disusun secara seri dan paralel di dalam satu modul.

Jenis bahan sel surya yang umum digunakan:

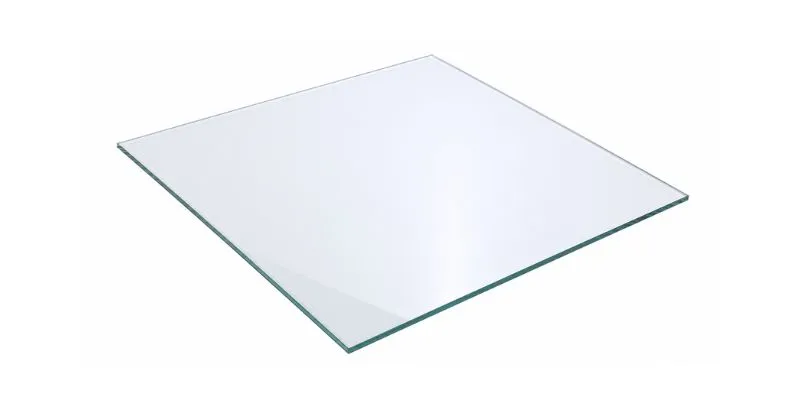

2. Kaca Tempered

Lapisan paling atas dari modul adalah kaca tempered dengan ketebalan biasanya 3–4 mm. Fungsinya bukan sekadar pelindung mekanis dari hujan atau benturan ringan. Kaca ini dirancang khusus agar:

• Transmisi cahaya tinggi: biasanya di atas 91%, artinya hanya sebagian kecil cahaya yang terbuang sebelum mencapai sel
• Anti-reflektif: permukaannya diberi lapisan khusus untuk meminimalkan pantulan sinar matahari
• Tahan terhadap beban angin dan salju: diuji hingga tekanan 5.400 Pa ke atas pada panel berkualitas
• Tahan UV: tidak menguning atau buram setelah bertahun-tahun terpapar sinar matahari

Kualitas kaca ini sering diabaikan saat membandingkan harga panel. Padahal degradasi kaca bisa secara diam-diam menggerus produksi listrik panel Anda tanpa terlihat secara kasat mata.

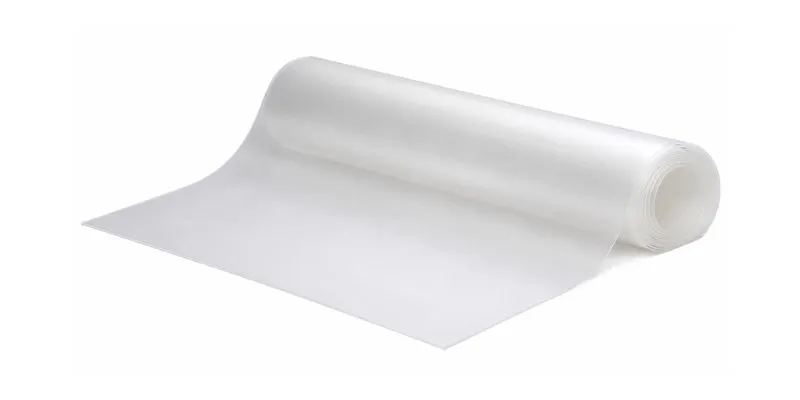

3. Lapisan Enkapsulasi

Di antara kaca dan sel surya, serta antara sel surya dan backsheet, terdapat lapisan enkapsulasi, umumnya terbuat dari EVA (Ethylene Vinyl Acetate) atau material POE yang lebih baru. Fungsi lapisan enkapsulasi:

• Merekatkan sel surya agar tidak bergeser
• Mencegah masuknya uap air yang bisa merusak sel
• Menyerap guncangan mekanis agar sel tidak retak
• Menjaga transparansi optis agar cahaya tetap lolos maksimal ke sel

Degradasi enkapsulasi adalah salah satu penyebab utama munculnya yellowing (penguningan) pada panel tua yang langsung berdampak pada penurunan produksi listrik. Panel berkualitas menggunakan EVA dengan aditif anti-UV yang lebih tahan lama, atau beralih ke POE yang lebih stabil secara kimia.

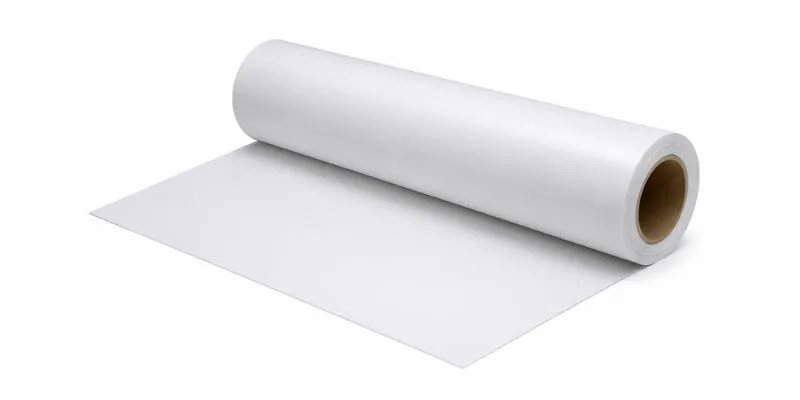

4. Backsheet

Komponen panel surya ini adalah lapisan polimer di bagian belakang modul. Fungsinya sering diremehkan, padahal perannya sangat vital:

• Insulasi listrik: mencegah arus bocor ke rangka atau struktur bangunan
• Penghalang uap air: melindungi sel dari kelembaban yang masuk dari belakang
• Insulasi termal: membantu menjaga suhu operasional panel agar tidak terlalu tinggi

Backsheet berkualitas rendah adalah salah satu titik lemah yang sering muncul pada panel surya murah. Tanda awal kerusakannya biasanya berupa retak-retak halusyang bisa dilihat dari belakang panel.

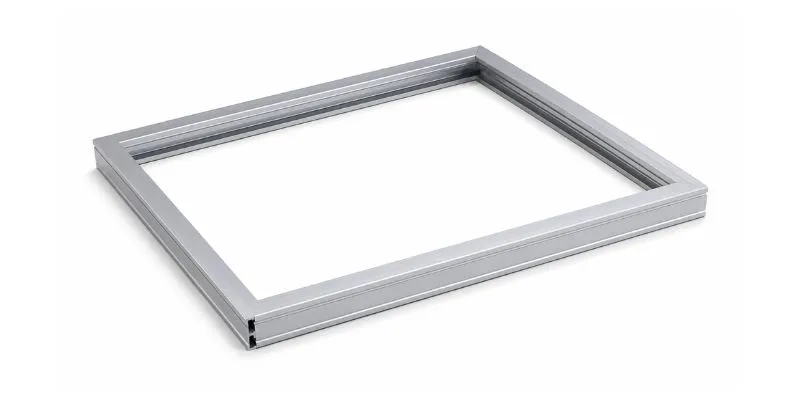

5. Bingkai Aluminium

Rangka aluminium mengelilingi seluruh lapisan modul dan berfungsi sebagai:

• Penopang struktural agar modul tidak melengkung atau patah
• Titik pemasangan ke struktur atap atau mounting system
• Saluran grounding untuk keamanan listrik

Aluminium dipilih karena ringan, tahan korosi, dan mudah difabrikasi. Panel surya premium biasanya menggunakan aluminium anodized yang lapisan oksidanya lebih tebal dan tahan terhadap lingkungan lembab atau dekat pantai.

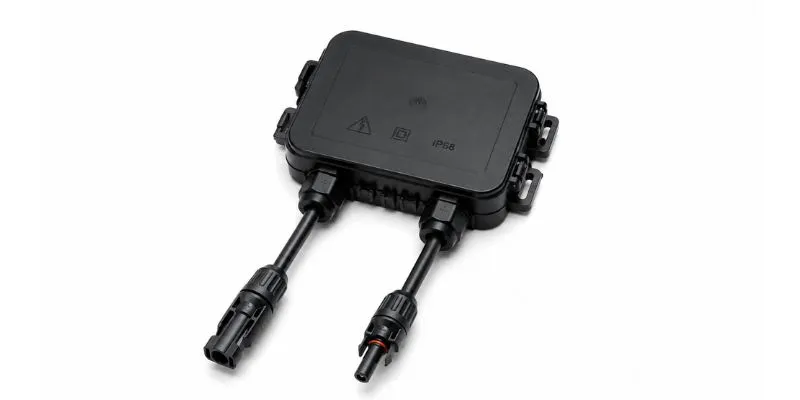

6. Junction Box

Junction box adalah kotak kecil yang menempel di bagian belakang panel, tempat kabel output terhubung keluar dari modul. Di dalamnya terdapat bypass diode, komponen kecil yang perannya sangat besar.

Apa itu bypass diode dan mengapa penting?

Ketika sebagian sel surya dalam satu modul terhalang bayangan (dari daun, antena, kotoran), sel yang ternaungi itu bisa berubah menjadi beban resistif dan memanas, fenomena ini disebut hot spot. Bypass diode bekerja dengan memotong jalur melewati sel yang bermasalah agar arus dari sel sehat tetap bisa mengalir, sekaligus melindungi sel ternaungi dari kerusakan termal.

Panel surya berkualitas biasanya memiliki 3 bypass diode per modul, makin banyak diode, makin terlindungi panel dari dampak shading parsial.

Komponen PLTS Sebagai Sistem

Modul yang sudah menghasilkan listrik DC perlu “diolah” lebih lanjut sebelum bisa digunakan. Di sinilah komponen sistem mengambil peran.

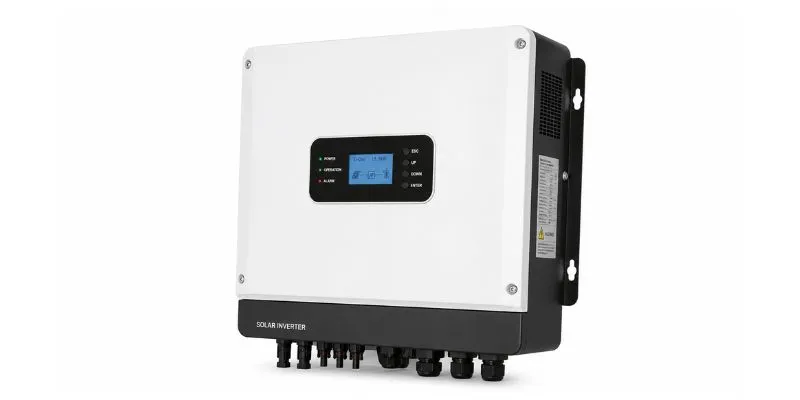

1. Inverter

Jika sel surya adalah jantungnya, maka inverter adalah otaknya. Komponen ini bertugas mengubah arus listrik DC dari panel menjadi arus AC 220V yang kompatibel dengan peralatan rumah tangga dan jaringan PLN.

Tiga jenis inverter yang umum digunakan:

Inverter modern juga dilengkapi fitur MPPT (Maximum Power Point Tracking) yang terus-menerus menyesuaikan titik operasi panel agar selalu berada di kondisi daya maksimalnya, bahkan saat cuaca berubah-ubah.

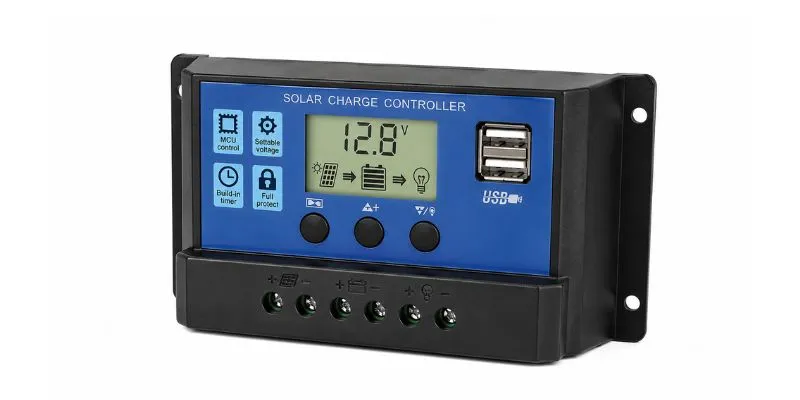

2. Charge Controller (Solar Regulator)

Pada sistem panel surya yang dilengkapi baterai (off-grid atau hybrid), charge controller adalah komponen yang mengatur aliran listrik dari panel ke baterai. Tanpa komponen ini, baterai bisa rusak karena:

• Overcharging: baterai terus menerima arus meski sudah penuh
• Over-discharging: baterai dikuras terlalu dalam hingga kapasitasnya merosot permanen

Ada dua teknologi charge controller:

• PWM (Pulse Width Modulation): lebih sederhana dan murah, cocok untuk sistem kecil\
• MPPT: lebih canggih, bisa meningkatkan efisiensi pengisian 10–30% dibanding PWM, direkomendasikan untuk sistem di atas 500 Wp

Lihat juga artikel terkait tentang: Jenis-Jenis Panel Surya

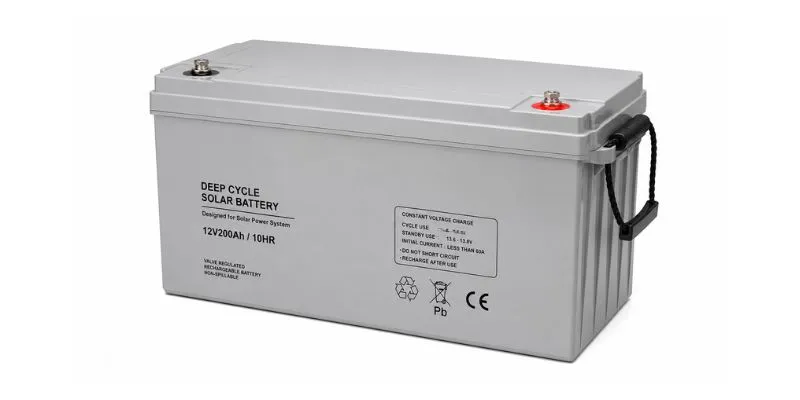

3. Baterai

Tidak semua instalasi panel surya menggunakan baterai, sistem on-grid biasanya tidak memerlukannya. Namun untuk sistem off-grid atau daerah yang sering mengalami pemadaman, baterai adalah komponen krusial.

Perbandingan jenis baterai:

Punya kendala pada baterai panel surya yang tidak terisi? Simak solusinya disini: Cara Mengatasi Panel Surya Tidak Mengisi Baterai.

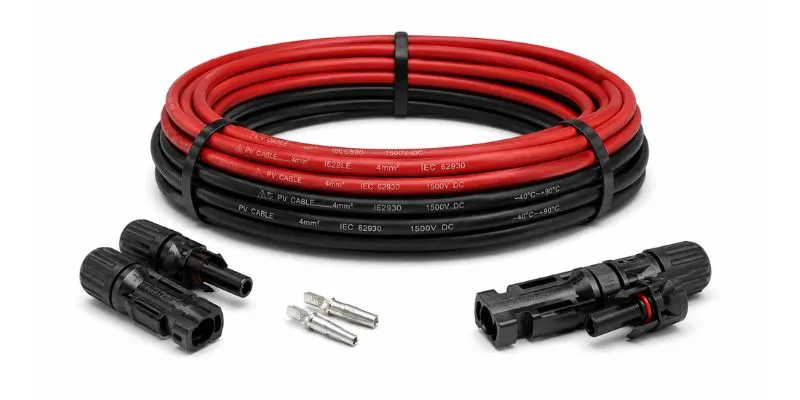

4. Kabel dan Konektor MC4

Kabel di sistem panel surya bukan kabel sembarangan. Kabel DC yang menghubungkan panel ke inverter harus memenuhi standar khusus:

• Tahan UV dan suhu tinggi (hingga 90°C atau lebih)
• Berinsulasi ganda untuk keamanan
• Ukuran penampang sesuai arus maksimal untuk meminimalkan rugi daya

Konektor MC4 adalah komponen PLTS standar industri yang digunakan untuk menyambung panel satu dengan lainnya. Konektor ini dirancang untuk koneksi yang kedap air dan bisa menahan tegangan hingga 1.500V DC pada panel-panel terbaru.

Kabel dan konektor yang tidak sesuai spesifikasi adalah penyebab umum kebakaran pada instalasi panel surya. jangan sepelekan komponen ini demi harga murah.

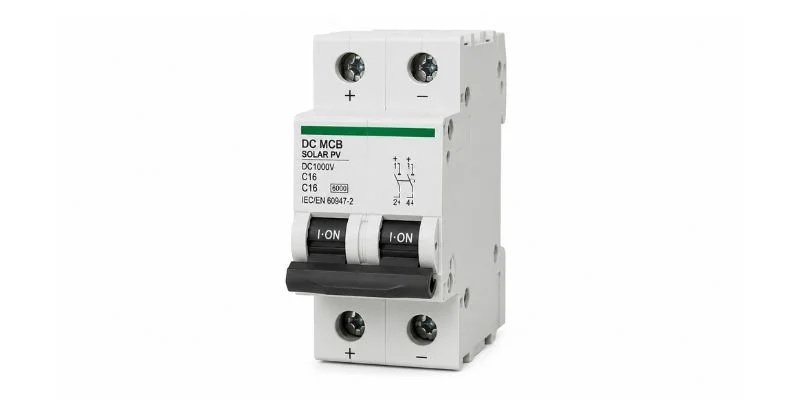

5. MCB dan Proteksi Arus

MCB (Miniature Circuit Breaker) pada sisi DC maupun AC berfungsi memutus aliran listrik secara otomatis ketika terjadi arus berlebih atau korsleting. Komponen ini bukan sekadar aksesori, di banyak regulasi instalasi panel surya, ini adalah persyaratan wajib. Selain MCB, instalasi yang baik juga dilengkapi:

• SPD (Surge Protection Device): melindungi sistem dari lonjakan tegangan akibat petir
• Anti-islanding protection: mencegah panel surya tetap mengalirkan listrik ke jaringan saat PLN sedang mati, untuk keselamatan petugas PLN yang mungkin sedang bekerja di jaringan

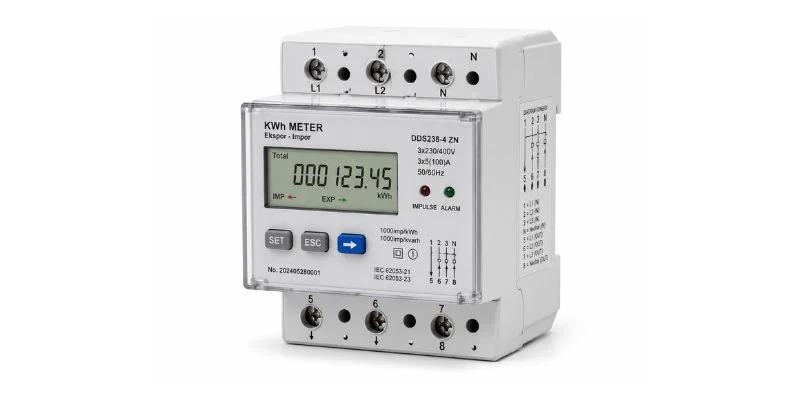

6. KWh Meter Ekspor-Impor

Bagi pengguna yang terhubung ke jaringan PLN dengan skema PLTS Atap, komponen PLTS ini sangat penting. KWh meter ekspor-impor (sering disebut meteran exim) mencatat dua arah aliran listrik:

• Impor: listrik yang Anda ambil dari PLN saat produksi panel tidak mencukupi
• Ekspor: kelebihan listrik dari panel yang disalurkan ke jaringan PLN dan dikreditkan ke tagihan Anda

Meteran ini menjadi dasar perhitungan tagihan dan klaim kredit energi dari PLN, pastikan sudah terpasang dan dikalibrasi dengan benar sebelum sistem diaktifkan.

Tabel Rangkuman Komponen PLTS Berdasarkan Kategori

Penutup

Memahami komponen PLTS secara menyeluruh bukan hanya urusan teknisi. Bagi pemilik rumah atau pelaku bisnis yang berencana memasang panel surya, pemahaman ini adalah fondasi untuk bertanya lebih cerdas kepada vendor, mengevaluasi kualitas produk yang ditawarkan, dan memastikan sistem yang terpasang benar-benar layak untuk dua dekade ke depan.

Setiap komponen punya peran yang tidak bisa saling menggantikan. Sistem terbaik adalah yang semua lapisannya, dari sel surya di dalam modul hingga MCB di panel distribusi, dipilih dan dipasang dengan standar yang tepat.
